Мотор-барабан для конвейера: маслоохлаждаемый или внешний, циклоидальный привод — как выбрать под условия шахты

Мотор-барабан выбирают обычно по мощности и по диаметру: подошёл по посадке на раму — значит подошёл. На горизонтальном конвейере с нормальным доступом для ремонта это действительно работает. На шахтной трассе тот же подбор даёт отказ через полгода, и причина почти никогда не в мощности.

Мотор-барабаны различаются не мощностью, а тем, как отводится тепло и где стоит привод. Мощность можно подобрать с запасом, а вот поменять схему охлаждения после монтажа нельзя: барабан уже встроен в конвейер, и ошибка проявляется тогда, когда переделка стоит дороже самого барабана.

01 Мотор-барабан — это не «приводной барабан с мотором сбоку»

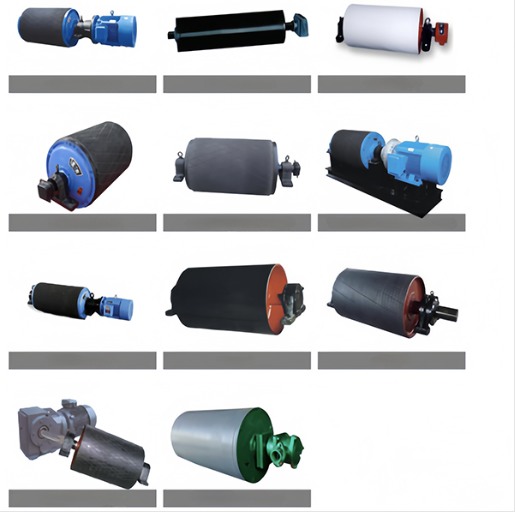

Мотор-барабан — это электрический барабан, у которого двигатель и передача закрыты внутри самой обечайки. Внешне он почти не отличается от обычного приводного барабана, и именно поэтому его часто заказывают как «приводной, но с приводом» — а это разные вещи.

Разница лежит в двух решениях, которые заложены при изготовлении: как отводится тепло от двигателя и как устроена передача крутящего момента. Оба решения определяют, где барабан можно ставить, как часто его придётся обслуживать и что случится при перегрузке.

• Охлаждение — масляное: тепло от двигателя уходит в масло, которое залито внутрь обечайки.
• Охлаждение — внешнее: двигатель вынесен наружу, и его обслуживание не требует снятия барабана.
• Привод — циклоидальный: компактная передача с большим передаточным отношением в малом объёме.

Порядок проверки поэтому такой: сначала условия монтажа и обслуживания, потом охлаждение под них, потом привод под нагрузку, и только потом — мощность и диаметр. Обратный порядок и даёт те самые отказы через полгода.

02 Шесть групп в поставке — и что они означают

Предприятие поставляет шесть групп мотор-барабанов, и их проще всего разложить по двум признакам: тип охлаждения и тип привода. В карточке они перечислены так.

• Маслоохлаждаемый мотор-барабан типа TDY75 — базовая группа с масляным охлаждением.
• Маслоохлаждаемые мотор-барабаны типов DY1 и JYD — развитие той же схемы.
• Маслоохлаждаемый, он же маслопогружной, мотор-барабан с циклоидальным приводом типа YZ — масляное охлаждение плюс циклоидальная передача.
• Внешние мотор-барабаны типов YZWI и YDWI — двигатель вынесен наружу.
• Внешние мотор-барабаны типов YZWII и YDWII — вторая ступень внешнего исполнения.
• Маслоохлаждаемые мотор-барабаны типов YDWB и YZWB — масляное охлаждение в отдельном исполнении.

Из этого перечня видно главное: большинство групп — маслоохлаждаемые, и только две относятся к внешнему исполнению. То есть основная линия предполагает, что тепло отводится в масло внутри обечайки, и это накладывает условия на монтаж.

Оговорка: перечень групп — это номенклатура, а не таблица мощностей и диаметров. Какие мощности и диаметры доступны внутри каждой группы, в карточке не указано, и это отдельный вопрос к поставщику.

03 Почему масло, почему циклоидальный привод и когда нужен внешний

Масляное охлаждение выбрано не потому, что оно «лучше», а потому, что в закрытой обечайке больше некуда отводить тепло. Двигатель внутри барабана окружён лентой и грузом, воздух к нему не подходит, и масло становится единственным теплоносителем.

Отсюда и уязвимость: вся схема держится на том, что масло есть, оно нужного объёма и не потеряло свойств. Уровень масла и его состояние — первое, что проверяют при отказе маслоохлаждаемого барабана, и первое, что проверяют при приёмке.

Циклоидальный привод — это способ получить большое передаточное отношение в малом объёме, а не «усиленная версия». Он уместен там, где нужно снять высокий крутящий момент при компактной посадке, и он же требует аккуратности по нагрузке: ударные перегрузки такая передача переносит хуже, чем разнесённая схема с редуктором.

Внешнее исполнение нужно там, где обслуживание должно быть быстрым и частым: двигатель снаружи, до него есть доступ, и для замены не надо снимать барабан с рамы. На длинной подземной трассе, где простой конвейера стоит дороже детали, это решающий аргумент.

И наоборот: если конвейер короткий, доступ свободный, а график обслуживания позволяет снять барабан, внешнее исполнение оказывается лишней платой. Скажите об этом поставщику — вас не обязаны уговаривать на более дорогую группу.

04 Монтаж и обслуживание — то, что нельзя поменять потом

Самое дорогое в мотор-барабане — не сама деталь, а работа по её замене. Барабан встроен в приводную станцию конвейера: чтобы его снять, останавливают трассу, снимают ленту или ослабляют её, разбирают узел, а потом собирают и выверяют заново.

Поэтому считают не срок службы детали, а цену одного простоя. Возьмём две трассы одной длины и производительности. На первой мотор-барабан доступен: снять и заменить его удаётся за одну смену, и отказ стоит одного останова. На второй барабан стоит в узле, где сначала демонтируют соседнее оборудование: тот же отказ стоит уже двух-трёх смен простоя.

Разница в несколько смен на одной аварии обычно больше, чем разница в цене между группами. Именно поэтому на второй трассе внешнее исполнение или запасной барабан на площадке окупаются, а на первой — нет.

Обратите внимание на стопор обратного хода: на наклонных конвейерах это обязательный элемент, и его наличие надо проверить до монтажа, а не после первого отката ленты.

05 Группы поставки и что по каждой уточнить

Таблица показывает самую полезную вещь: внутри перечня есть всего две схемы охлаждения, и выбор по сути делается между ними, а не между шестью названиями. Названия уточняют исполнение, а не принцип.

06 Где заканчиваются данные карточки

Карточка мотор-барабана даёт перечень групп с указанием охлаждения и привода. Она не даёт мощности, диаметра, ширины ленты, скорости и передаточного отношения — эти величины согласовываются под конкретный конвейер.

• Мощность и скорость ленты считаются по производительности и по сопротивлению движению на вашей трассе, а не по каталогу.
• Диаметр барабана связан с толщиной ленты и с допустимым натяжением: слишком малый диаметр убивает ленту.
• Для наклонных конвейеров отдельно считается удержание груза при останове, а не только тяга при работе.

И про запрет: не заказывайте маслоохлаждаемый барабан на участок, где нет возможности контролировать уровень и состояние масла по графику. Такая схема не «простит» пропущенный осмотр, а отказ придёт в момент пуска под нагрузкой, когда последствия дороже всего.

07 Что уточнить перед заказом

• Схема охлаждения: маслоохлаждаемая или внешняя, и чем обоснован выбор именно для вашей трассы.
• Исполнение привода: стандартное или с циклоидальной передачей, и есть ли пуск под нагрузкой.
• Параметры конвейера: производительность, скорость ленты, длина трассы, угол наклона, наличие стопора обратного хода.
• Диаметр и ширина барабана под вашу раму и ленту, свободное место для выступающей части у внешнего исполнения.
• Условия монтажа и обслуживания: как часто возможен осмотр, сколько смен стоит замена барабана на вашем объекте.
• Требуемое количество и нужен ли запасной барабан на площадке.

Пятый пункт — тот, который чаще всего пропускают, и именно он определяет, окупится ли внешнее исполнение. Оценка цены простоя занимает десять минут и экономит недели.

08 Частые вопросы

Три вопроса, которые задают перед выбором группы. Ответы короткие и с условиями, потому что без условий они неверны.

09 Что мы предлагаем

ООО Чжучжоу Путэ Буровой Инструмент и Механическое Оборудование более двадцати лет работает в горном оборудовании и поставляет инструмент и комплектующие для карьеров, подземной добычи, оборонного строительства и тоннельных работ. Система менеджмента качества сертифицирована по международному стандарту серии 9000.

• Мотор-барабаны шести групп: маслоохлаждаемые, маслопогружной с циклоидальным приводом и внешние исполнения.
• Комплектующие для горных конвейеров: приводной барабан, отклоняющий барабан, стопор обратного хода, роликоопоры.
• Изготовление по индивидуальным параметрам под трассу заказчика.
• Высокоточные обрабатывающие центры с числовым программным управлением, трёхкоординатные измерительные машины, полный контроль качества.
• Более двух тысяч позиций в наличии, круглосуточная послепродажная поддержка, консультации по подбору и диагностика отказов.

Мотор-барабан — не разовая позиция: предприятие ведёт конвейерное направление вместе с буровым инструментом, а тип охлаждения, привод и посадочные размеры согласовываются под конкретную трассу перед изготовлением.

10 Получите подбор под ваш конвейер

Для подбора достаточно четырёх параметров: производительность и скорость ленты, длина и угол трассы, условия обслуживания и доступное место на приводной станции.

В ответ вы получаете не «средний барабан по мощности», а конкретное предложение: схема охлаждения под ваш график обслуживания, тип привода под режим пуска, диаметр и ширина под вашу ленту, срок изготовления. Если по вашим условиям внешнее исполнение не нужно, мы скажем об этом прямо.

Контакты — телефон, электронная почта и мессенджер — указаны на странице контактов; приложите схему приводной станции или фотографию узла, это снимает половину уточняющих вопросов.

Мотор-барабан выбирают не по мощности, а по схеме охлаждения и по тому, сколько стоит час простоя на вашей трассе. Если сверить эти два пункта до заказа, барабан отработает свой ресурс и не станет причиной многосменного останова.
